TD4-250型鋼筋桁架樓承板下表面平整美觀，與開口樓承板相比，無型壓板肋和波紋，鍍鋅彩鋼板展開面積利用率達到96%，厚度為0.8～1.2mm的普通壓型鋼板相比，改變了壓型鋼板的用途，減少了鋼板厚度和鍍鋅層厚度，單位面積樓板鋼板用量少，降低了經濟成本，具有更好的經濟性。鋼筋桁架樓承板的樓板比使用普通壓型鋼板的混凝土樓板總厚度可減少30mm～50mm，對高層建筑與抗震設防區的建筑更有明顯的優勢。

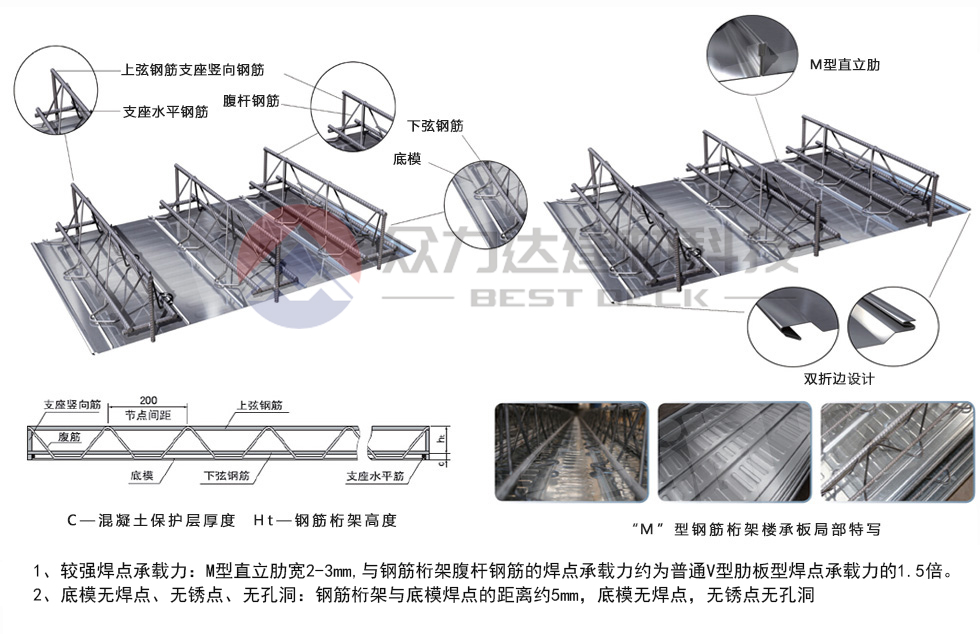

      ◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
      ◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
      ◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
      ◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
      ◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。


四、TD4-250鋼筋桁架樓承板型號參數：

模板型號	桁架高度	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度	施工階段鋼筋桁架
						板簡支	板連續
TD4-70	70	10、4.5、10	40	1.9	100	2.7	3.2
TD4-80	80		43.33	2.58	110	2.9	3.4
TD4-90	90		46.67	3.366	120	3.1	3.6
TD4-100	100	10、5、10	50	4.256	130	3.4	3.8
TD4-110	110		53.33	5.251	140	3.5	3.8
TD4-120	120		56.67	6.35	150	3.6	4
TD4-130	130		60	7.555	160	3.7	4
TD4-140	140	10、5.5、10	63.33	8.864	170	3.8	4
TD4-150	150		66.67	10.277	180	3.8	4.2
TD4-160	160		70	11.796	190	3.9	4.2
TD4-170	170	10、6、10	73.33	13.419	200	3.9	4.2
TD4-180	180	10、6、10	76.67	15.147	210	4	4.4
TD4-190	190		80	16.979	220	4	4.4
TD4-200	200	10、6.5、10	83.33	18.917	230	4	4.4
TD4-210	210		86.67	20.959	240	4.1	4.4
TD4-220	220		90	23.105	250	4.1	4.4
TD4-230	230	10、7、10	93.33	25.357	260	4.1	4.6
TD4-240	240		96.67	27.713	270	4.1	4.6
TD4-250	250	10、7.5、10	100	30.174	280	4.2	4.6
TD4-260	260		103.33	32.74	290	4.2	4.6
TD4-270	270		106.67	35.41	300	4.2	4.6

六、TD4-250鋼筋桁架樓承板應用領域:
      廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
      TD4鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
